名称: 内孔磨陶瓷立方氮化硼砂轮
一、基本用途
中孔座面磨砂轮广泛应用于油泵油嘴行业,加工工件中孔及座面,精度要求高(可达0.5μm),磨削寿命高(3000件)。

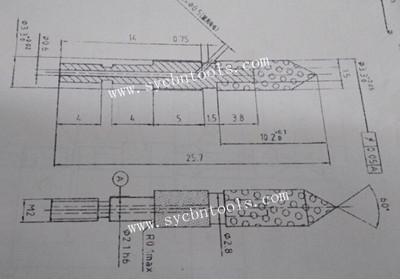

中孔座面磨砂轮图纸 中科中孔座面磨砂轮磨削参数
砂轮规格

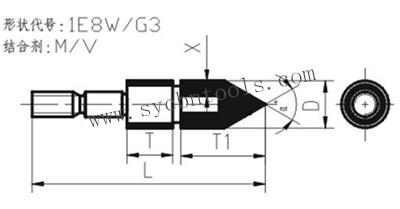

1E8W/G3 3.58*6*M2*60°
电镀部分
粗磨中孔
陶瓷部分
精磨座面(锥面)
磨削寿命
2000-3000件
粗糙度
0.001mm
修整周期
5件
修整方式
金刚石滚轮
磨除量
0.004-0.008mm
使用机床
UVA、巴米勒BAHMULLER

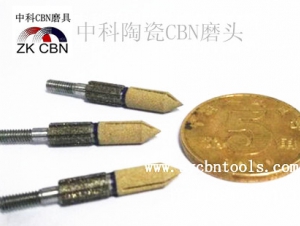

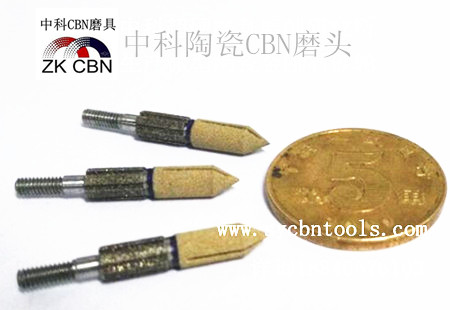

中孔座面磨陶瓷CBN砂轮
广泛应用于柴油发动机油泵油嘴行业,加工喷油器针阀体的中孔和座面,其工艺要求极严:圆度要求在0.5μm以内,圆柱度要求在0.8μm以内,表面粗糙度值要求在0.4μm以下,磨出的零件能直接进行插配。
沈阳中科超硬磨具磨削研究所可提供的砂轮品类如下:
磨削端面→树脂CBN砂轮
磨削刀具→树脂金刚石砂轮
磨削内孔→陶瓷CBN砂轮(砂轮直径φ10以上)
磨削锥孔→微型陶瓷CBN砂轮(砂轮直径φ10以下)
磨削外圆→陶瓷高速CBN砂轮
磨削槽→电镀CBN砂轮/电镀金刚石砂轮/陶瓷CBN砂轮
砂轮修整→金刚石修整滚轮/砂轮修整器
